使いやすさと高機能を追求した顕微鏡用デジタルカメラシステム
特 長
- より詳細な計測・処理に対応する為、新たに「1000万画素」の高解像度USBカメラをラインナップ。
- 従来の「130万画素」カメラも25フレーム／秒の高速転送タイプへリニューアル。
- 素子サイズやアダプタレンズの変更により狭視野も改善、より広視野での観察が可能になりました。
- 顕微鏡への接続は、接眼鏡筒の内径が23.2mm及び30mmであればアダプタ装着で可能、Ｃマウント経由でも接続できます。
- 顕微鏡以外にもＣマウントアダプタ経由であれば三次元測定機（マニュアル）や硬度計の光学系カメラヘッドとして搭載することができます。
充実した機能
画像連結機能
隣り合う複数の画像をつなぎ目が目立たない滑らかな広視野画像に合成（つなぎ合わせ）しますので、実視野が狭い顕微鏡でも広視野観察が可能になります。 合成位置を指示して自動フィッティングするだけで、誰でも簡単に画像連結を行えます。 連結後の画像においても計測可能です。
焦点合成機能

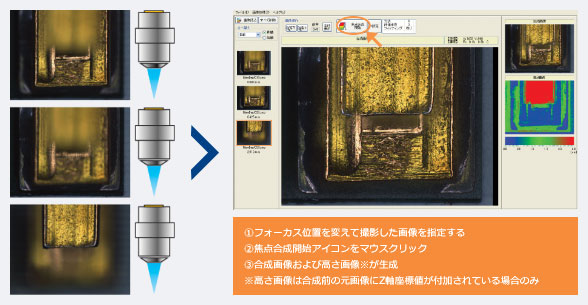

顕微鏡画像は焦点深度（ピントが合って見える範囲）が浅いため、被検物の全体像の把握が困難ですが、本システムではピントが異なる複数画像を合成し全域にピントが合った画像表示が可能です。
また、画像撮影した際のZ軸位置を数値入力することにより、高さ方向をイメージしたカラー表示が可能です。
流れるような編成と直感的に操作できる高機能ソフト
ライブ画面表示（フルサイズ表示も可能）
フルサイズ（最大）でライブ画像を表示できますので、モニタ上での外観検査に便利です。モニタ上に中心線・同心円などのレチクル表示も可能です。静止画・動画の撮影もでき、撮影時の各種設定（露光・ゲイン・シャッタースピード・ホワイトバランス・コントラストなど）ができます。
画像処理
撮影画像の2値化処理や回転・傾き補正、画像へのコメント入力（書込み）、画像の色合い・鮮やかさなどの微調整が可能です。
画面内計測
使用頻度が高い基本的な13種類の計測コマンドと自動エッジ検出機能※により汎用性が高い計測ができます。
計測結果・計測線・コメント等を画像に貼り付けた状態で画像保存ができ、印刷・メール送信も可能です。
※ライブ画像では行えません。
データ転送
計測結果はリアルタイムに一覧詳細表示されます。
また、計測結果の組合せで演算処理も可能です（相対情報）。
例）点と円を指定すれば中心間距離が表示されます。
検査表作成（Excel連携）
Excel上の任意セルにデータ転送されますので検査表作成を強力にサポートします。
わかりやすく機能を解説するオートムービーが付いています。
保存画像のファイル管理（サムネイル表示）
画像データはパソコン内にフォルダごとに管理保存、
一覧表示でいつでも確認できます。
レポート作成
保存された画像はいつでも印刷することができ、印刷倍率を指定することも可能です。また、画像を指定した後、画面上のメールアイコンを押すだけで画像が自動添付され、指定された宛先にメール送信されます。
印刷・メール送信
画像や各データベース（計測結果等）からレポートを作成することができます。
関係部署等との情報交換に有効です。
顕微鏡＋パソコンのセット販売も承ります
ＩｍａｇｅＸ Ｅａｒｔｈと併せて新規に顕微鏡及びＰＣをご購入予定でしたら是非お声をかけて下さい。
お客様の仕様や予算に合わせて最適な機器を選定し、ＰＣへはソフトウェアをインストール、動作確認まで行ってから納入致します。
左図のように、顕微鏡の接眼レンズを取り外していただきまして、代わりにImageX Earthを差し込んでいただきます。
あとは、USBケーブル一本で、簡易的なデジタル顕微鏡に早変り。
日本製の顕微鏡は殆どが接眼レンズ部内径が、23.2㎜か30㎜で規格されてるので、容易に取付可能。生物顕微鏡への取付もOK！（リング付属）三眼鏡筒カメラ取付タイプでも、Cマウントなら直接取付可能です。
2018年10月1日よりアタッチメントレンズリニューアル
旧レンズに比べて20％広視野を確保
旧レンズに比べ20％広視野
-
TypeU-1.3M
TypeS-2.0M -
TypeU2-5.0M
TypeU3-5.0M -
TypeU-10.0M
※実体顕微鏡対物レンズ X1時
顕微鏡への取付実績
- 菊池光学製 双眼実体顕微鏡 Ｓ３００シリーズ
- ニコン社製 実体顕微鏡 ＳＭシリーズ、ＳＭＺシリーズ
- オリンパス社製 実体顕微鏡 ＳＺシリーズ
- カートン光学社製 実体顕微鏡シリーズ
- メイジテクノ社製 ステレオ顕微鏡 ＥＭＺシリーズ
- 島津理化器械社製 実体顕微鏡シリーズ
- ライカ社製 実体顕微鏡シリーズ
- ミツトヨ社製 実体・測定顕微鏡シリーズ
- トプコン社製 工具・工場用顕微鏡シリーズ 輝度計
- 協和光学工業社製 実体顕微鏡 ＳＤＺシリーズ
- 京セラ社製 実体顕微鏡シリーズ
- 中央精機社製 工具顕微鏡シリーズ
- モリテックス社製 工業用内視鏡
- 日本ビーエックスアイ社製 喉頭鏡
- ミラック光学社製 メジャースコープ
※上記製品以外のメーカー様商品でも、生物顕微鏡、金属顕微鏡、測定顕微鏡等、 さまざまな製品への取り付けが可能です。
※輝度計、内視鏡等Cマウント仕様リレーレンズ等を用いれば接続可能です。
※ImageX Earthカメラ自体に拡大能力や、光源能力はありませんのであくまで仕様環境は お客様により異なります。
仕様
| 製品名称 | ImageX Earth TypeU2-1.3M | |
|---|---|---|
| 標準価格(税抜) | 218,000円 | |
| 全体 | 標準構成 | ・130万画素ｶﾗｰCCDカメラ(USB2.0) |
| ・ｿﾌﾄｳｪｱ（CD-ROM) | ||
| ・ｲﾝｽﾄｰﾙｶﾞｲﾄﾞ、校正用ﾚﾁｸﾙ | ||
| ・接眼鏡筒取付用ｱﾀﾌﾟﾀ | ||
| カメラ | 撮像素子 | 1／1.8インチ カラーCMOS |
| 有効画素数 | 130万画素(1280×1024) | |
| ホワイトバランス | 自動またはマニュアル調整 | |
| フレームレート | 25fps | |
| ファストモード | 640×480（60ｆｐｓ） | |
| マウント | Ｃマウント | |
| 外径寸法・質量 | W48.6×H44×D25.6mm 約41g | |
| ライブ （動画） |
画像サイズ | 1280×1024、640×480、320×240 |
| 製品名称 | ImageX Earth TypeS-2.0M | |
|---|---|---|
| 標準価格(税抜) | 258,000円 | |
| 全体 | 標準構成 | ・200万画素ｶﾗｰCCDｶﾒﾗ(USB2.0) |
| ・ｿﾌﾄｳｪｱ（CD-ROM) | ||
| ・ｲﾝｽﾄｰﾙｶﾞｲﾄﾞ・校正用ﾚﾁｸﾙ | ||
| ・接眼鏡筒取付用ｱﾀﾞﾌﾟﾀ | ||
| カメラ | 撮像素子 | 1／1.8インチ カラーCCD |
| 有効画素数 | 200万画素（1628×1236) | |
| ホワイトバランス | 自動またはマニュアル調整 | |
| フレームレート | 15fps | |
| ファストモード | － | |
| マウント | Ｃマウント | |
| 外径寸法・質量 | W28×H28×D42mm 約45g | |
| ライブ （動画） |
画像サイズ | 1600×1200 |
| 製品名称 | ImageX Earth TypeU2-5.0M | |
|---|---|---|
| 標準価格(税抜) | 270,000円 | |
| 全体 | 標準構成 | ・500万画素ｶﾗｰCCDカメラ(USB2.0) |
| ・ｿﾌﾄｳｪｱ（CD-ROM) | ||
| ・ｲﾝｽﾄｰﾙｶﾞｲﾄﾞ、校正用ﾚﾁｸﾙ | ||
| ・接眼鏡筒取付用ｱﾀﾌﾟﾀ | ||
| カメラ | 撮像素子 | 1／２.５インチ カラーCMOS |
| 有効画素数 | 500万画素(2600×1920) | |
| ホワイトバランス | 自動またはマニュアル調整 | |
| フレームレート | 6fps | |
| ファストモード | 1280×960（25ｆｐｓ） | |
| マウント | Ｃマウント | |
| 外径寸法・質量 | W48.6×H44×D25.6mm 約41g | |
| ライブ （動画） |
画像サイズ | 2560×1920、1280×960、853×640 |
| 製品名称 | ImageX Earth TypeU2-10.0M | |
|---|---|---|
| 標準価格(税抜) | 348,000円 | |
| 全体 | 標準構成 | ・1000万画素ｶﾗｰCCDカメラ(USB2.0) |
| ・ｿﾌﾄｳｪｱ（CD-ROM) | ||
| ・ｲﾝｽﾄｰﾙｶﾞｲﾄﾞ、校正用ﾚﾁｸﾙ | ||
| ・接眼鏡筒取付用ｱﾀﾌﾟﾀ | ||
| カメラ | 撮像素子 | 1／２.3インチ カラーCMOS |
| 有効画素数 | 1000万画素（3840×2748) | |
| ホワイトバランス | 自動またはマニュアル調整 | |
| フレームレート | 3fps | |
| ファストモード | 1920×1374（12ｆｐｓ） | |
| マウント | Ｃマウント | |
| 外径寸法・質量 | W48.6×H44×D25.6mm 約41g | |
| ライブ （動画） |
画像サイズ | 3840×2748、1920×1374、960×687 |
| 製品名称 | ImageX Earth TypeU3-5.0M | |
|---|---|---|
| 標準価格(税抜) | 280,000円 | |
| 全体 | 標準構成 | ・500万画素ｶﾗｰCCDカメラ(USB2.0) |
| ・ｿﾌﾄｳｪｱ（CD-ROM) | ||
| ・ｲﾝｽﾄｰﾙｶﾞｲﾄﾞ、校正用ﾚﾁｸﾙ | ||
| ・接眼鏡筒取付用ｱﾀﾌﾟﾀ | ||
| カメラ | 撮像素子 | 1／２.５インチ カラーCMOS |
| 有効画素数 | 500万画素(2600×1920) | |
| ホワイトバランス | 自動またはマニュアル調整 | |
| フレームレート | 15fps | |
| ファストモード | 1280×960（47ｆｐｓ） | |
| マウント | Ｃマウント | |
| 外径寸法・質量 | W47×H46×D26.3mm 約39g | |
| ライブ （動画） |
画像サイズ | 2560×1920、1280×960、640×480 |
| 全製品共通 | ||
|---|---|---|
| ライブ （動画） |
画像調整 | 自動／マニュアル露光調整（シャッター、ゲイン、シャープ）、ホワイトバランス（自動／マニュアル（赤ゲイン、青ゲイン））、コントラスト |
| 画像取込 | 通常取込、ハレーション除去取込、セルフタイマー取込、Ｘ・Ｙ座標入力取込、Ｚ座標入力取込 | |
| レチクル表示 | 中心線、ものさし（Ｘ・Ｙ）、スケール（Ｘ・Ｙ）、同心円、角度（クリック＆ドラッグで移動可、画像への書込可） | |
| ライブ計測 | ２点間距離（長さ・角度）、３点指定円（半径・直径・中心・面積・周囲長）、四角（縦・横・面積)、 多角形（縦・横・面積・周囲長）、楕円（半径（縦・横）・中心・面積・周囲長）、角度（３点・４点角度）、３点円弧（半径・直径・中心・角度）、 垂直線距離、平行線間距離、円中心間距離、任意形状（周囲長・面積）、点（座標・個数カウント） |
|
| 計測テンプレート | 上記計測コマンド・読込 | |
| タイムラプス | 枚数／総時間／取得間隔等の設定による自動静止画取り込み、動画（疑似）変換・再生可能 | |
| 画像保存 | 静止画、動画（圧縮AVI形式）※圧縮AVIを作成するには、別途コーデックのインストールが必要です。 | |
| ズーム機能 | ライブ映像上でのズーム | |
| その他 | 照明ムラ補正・画像上下／左右反転・画像180°回転・現在設定の保存反映 | |
| 計測機能 | 手動計測 | ２点間距離（長さ・角度）、３点指定円（半径・直径・中心・面積・周囲長）、四角（縦・横・面積)、 多角形（縦・横・面積・周囲長）、楕円（半径（縦・横）・中心・面積・周囲長）、角度（３点・４点角度）、３点円弧（半径・直径・中心・角度）、 垂直線距離、平行線間距離、円中心間距離、任意形状（周囲長・面積）、点（座標・個数カウント） |
| 自動エッジ検出 | エッジ検出方法（最大／固定輝度差・自動／固定２値化・２次微分０点）、サブピクセル（線形補間・バイキュービック）、フィッティング方法（最小二乗法・ハフ変換） | |
| 計測テンプレート | 各種計測コマンド保存・読込 | |
| ラベリング計数 | ラベル数、始点、終点、中心、フェレ、面積、円相当径、重心、周囲長、包格、円形度、サイズ、流体直径、凹凸度、線形度、 絶対最大長、対角幅、切断長、針状比、方位角、モーメント、方向、楕円、穴数、面積率、水平弦長・等分径、垂直弦長・等分径、穴を含む面積・周囲長、 重心から輪郭までの距離、外接長方形座標、処理範囲の総面積、抽出面積、処理範囲に対する抽出面積の割合 | |
| 計測結果詳細表示 | 一覧詳細表示、２図形選択による相対情報表示（角度・交点・中心間距離、平均距離等々） 出力形式：クリップボード（画像・計測線・テキスト・表）、CSV保存・編集、Excel転送 |
|
| 画像処理 | 画像補正 | 明るさ、コントラスト、色相、彩度、ホワイトバランス、色抽出、同色抽出、濃度変換、ネガポジ反転、グレー変換、 ２値化処理（白黒／疑似２値画像、自動２値化、単一しきい値／２しきい値）、画像回転（水平・垂直反転・９０°回転・任意角度補正）、 ぼかし、モザイク処理、シェーディング補正、拡大・縮小 |
| 画面表示 | サムネイル表示（表示位置可変）、全体画面表示／ズーム表示、２画面表示、ガイド表示（クロスカーソル表示）、 縮尺（グリッド）表示、スケール表示、画像中心点表示） | |
| 画像解析 | 濃度断面表示（処理範囲内・縦断面・横断面）、濃度投影表示（縦投影、横投影）、 ヒストグラム表示、拡大ウィンドウ表示（16×16、32×32、64×64、128×128、256×256）、３Ｄ表示 | |
| 濃淡フィルタ | 最大値、最小値、平均値、中間値、ソーベル、ラプラシアン、ガウシアン、グラディエイト、ソート、ロバーツ、鮮鋭化、ローパス | |
| ２値フィルタ | 膨張、収縮、排他的膨張、細線化、孤立除去、孤立抽出、平滑、輪郭抽出、収縮（縦・横）、端点抽出、反転、穴埋め | |
| 画像編集 | 画像間演算 | ABS、AVE、MAX、MIN、AND、OR、XOR、SUM、DIV |
| 画像比較 | 自動フィッティング、微調整、差分画像のみ表示可能 | |
| 処理範囲設定 | 直線、四角形、多角形、円、楕円 | |
| 校正（ｷｬﾘﾌﾞﾚｰｼｮﾝ） | 円径、目盛（Ｘ・Ｙ）による実値補正（自動エッジ検出による）、手動入力 | |
| 画像編集 | アンドゥ・リドゥ機能、画像コピー、画像ペースト、画像複製、簡易画像書込（四角形・多角形・円・楕円・矢印）、 ペン機能（サイズ・色選択、スポイト）、テキスト入力（フォント・サイズ・文字色・背景色選択）、 定型テキスト入力（現在／撮影日時、ファイル名、定型テキスト）、吹き出し入力 |
|
| 画像ファイル | ロード／セーブ ： BMP、JPEG、PNG、HTML | |
| 画像記録 | 計測線、テキストを画像に書込保存可能 | |
| 印刷機能 | 指定倍率印刷（倍率設定、画像表示位置、コメント、タイトル入力可能） | |
| メール機能 | 任意・全画像添付送信、HTML形式保存・送信、JPEG変換、LZH圧縮 | |
| 画像ビューワー | ファイル・フォルダ内表示、転送 | |
| 画像合成 | 画像連結 | 特徴点任意設定・回転補正による自動フィッティング |
| 焦点合成 | 全焦点画像合成、高さ色別表示可能 | |
| 動作環境 | ＯＳ | Windows7.Windows8.Windows10 |
| ＣＰＵ | Pentium4-2GHz以上推奨（動画録画：Core2Duo-2GHz以上推奨） | |
| メモリ | 512MB以上推奨（動画録画：1GB以上推奨） | |
| ディスプレイ | 解像度1024×768以上・True Color（32bit） | |
| ＵＳＢポート | USB2.0標準装備 | TypeU3-5.0M USB3.0標準装備（intel推奨） | |
| その他 | CD-ROMドライブ・HDD：1GB以上の空き容量・ビデオメモリ：32MB | |
